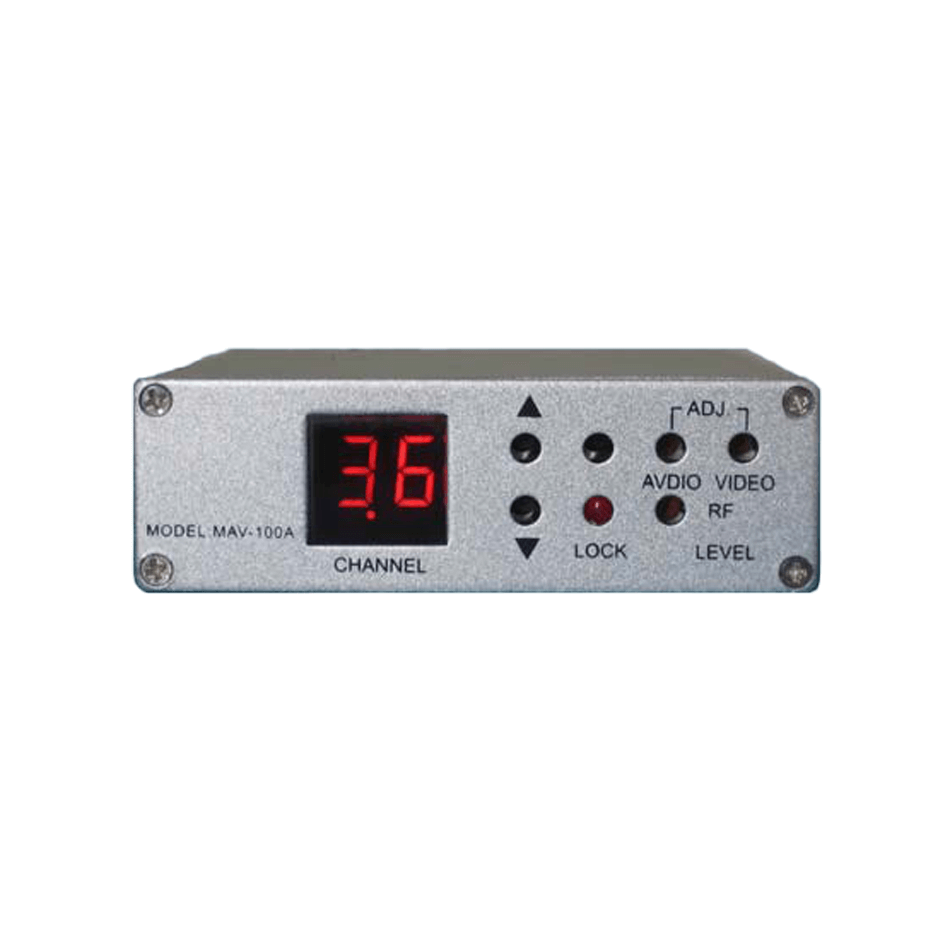

可調頻道調變主機

RF OUTPUT SECTION ( 射 頻 輸 出 )

Output   Channel (輸出頻道)

CH 02 ~ 136

Output Level Adjustment (可調出力範圍)

-30dB Continuously Adjustable

Output Impedance (輸出阻抗)

75Ω

Output Level (輸出強度)

105dB

Spurious Output (帶外輸出抑制)

-55 dB typical (@ A/V ratio -18dB)

Frequency Stability (頻率穩定度)

±5KHz

AUDIO SECTION ( 聲 音 輸 入 )

Input Level (輸入位準)

0.5V(rms)

Input Impedance(輸入阻抗)

10kΩ

Subcarrier Frequency    4.5MHz   (載波頻率)

4.5MHz ±2KHz

VIDEO SECTION ( 影 像 輸 入 )

Input Level (輸入位準)

0.6 ~ 1.5Vp-p for 87.5﹪modulation

Differential Phase (微分相位)

±4deg @ 87.5% modulation index

Differential Gain (微分增益)

±4dB @ 87.5% modulation index

Frequency Response@30Hz to 4MHz (頻率響應平坦度)

±1.0dB

GENERAL SECTION (一 般 規 格 )

Audio / Video Ratio    (A/V 比)

15dB ± 2dB

Input Voltage (輸入電壓)

12 V DC / 280mA(電流)

Dimensions ( W × H × D ) (尺寸)

104 × 29 × 90    mm
